Figura 1 Configuración de prueba de movimiento para el sistema de penetración

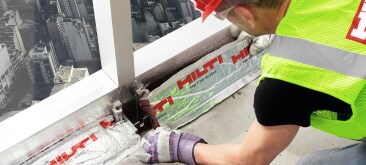

El movimiento en los edificios se produce debido a diversos factores como la actividad sísmica, los ciclos térmicos, el choque hidráulico, las cargas de viento, las vibraciones, la carga viva de las losas, la deflexión de los servicios, etc.

El movimiento de los edificios puede provocar fallos en los sistemas cortafuegos de penetración y juntas lineales al desarrollar grietas y huecos en el ensamble. Por ejemplo, un edificio con alta susceptibilidad a vibraciones desarrolla fisuras en la estructura y, por ende, también genera grietas y desplazamientos en los sistemas de sellado contra incendios.


LA EVOLUCIÓN DE LAS NORMAS

Las juntas, por diseño, deben ser capaces de adaptarse a los movimientos inducidos por las razones mencionadas anteriormente 3. ASTM E1966 comenzó a reconocer este impacto y añadió métodos de prueba para evaluar las capacidades de movimiento en juntas lineales.
En el caso de los sistemas de penetración, normas como la ASTM E814 asumían que un sistema cortafuegos era rígido, sin movimiento. Sin embargo, esta suposición ha sido cuestionada y revisada a lo largo del tiempo. En 2016 se publicó la norma ASTM E3037, que establece el “Método de ensayo para medir la capacidad de movimiento relativo de los sistemas de protección contra incendios en penetraciones” ⁴.
HILTI reconoce la influencia del movimiento tanto en sistemas de penetración como en juntas, y realiza ensayos internos en su laboratorio acreditado para toda su gama de sistemas de juntas y de penetración.
Ambos tipos de sistemas se someten a ciclos de movimiento hasta alcanzar un determinado desplazamiento. Se combinan movimientos perpendiculares y paralelos para representar los desplazamientos que pueden experimentarse a lo largo de la vida útil de un edificio. Cada ciclo y distancia se registran hasta llegar a la capacidad máxima de desplazamiento. A continuación, el sistema se somete a un ensayo de fuego para garantizar que cumplirá su función en caso de incendio, incluso después de haber soportado dichos movimientos.

Figura 2. Ejemplo simplificado de montaje de prueba de movimiento para penetración¹

IDENTIFICACIÓN DE LAS CAPACIDADES DE MOVIMIENTO

• Penetraciones

Dirección Y (perpendicular al penetrante): rangos de hasta 5 %, 25 %, 50 % y 100 % del espacio anular.
Dirección Z (paralela al penetrante): rangos de hasta 0,25″, 0,5″, 1″ y 3,21″.

• Juntas

Las categorías de capacidad de movimiento para juntas dependen de que el sistema supere los ensayos de ciclaje según la siguiente tabla³.

Es importante tener en cuenta que un sistema no puede ser certificado solo para el movimiento y también debe pasar la prueba de fuego. Estos resultados cuantifican la cantidad de movimiento que los sistemas cortafuegos pueden tolerar sin dejar de funcionar según lo previsto en caso de incendio.

INVESTIGACIÓN Y PRUEBAS

Hilti ha probado con éxito una amplia variedad de sistemas de penetración y juntas lineales, desde aquellos que utilizan selladores, como FS-ONE Max, hasta los que utilizan dispositivos preformados, como la manga CP 653 o los bloques cortafuegos CFS-BL.
 A través de una intensa investigación y pruebas de criterios de movimiento, Hilti ha determinado que los dispositivos preformados, como los dispositivos de inserción (CFS-DID), los dispositivos fundidos (CFS-CID), los bloques cortafuegos (CFS-BL) y las fundas rápidas (CP 653) tienen un rendimiento significativamente mejor en cuanto a movimiento que los sistemas de selladores tradicionales (consulte la tabla a continuación para los resultados de las pruebas).
Los dispositivos preformados generalmente superan los umbrales límite establecidos por las normas; por ello, para aplicaciones donde el movimiento es crítico, se recomiendan estos dispositivos. Algunos dispositivos cortafuegos, por ejemplo, permiten hasta un 100% de movimiento en la dirección Y y el mejor rendimiento en la dirección Z, como CP 680, CP 653, etc.

Figura 3 Resultados de las pruebas de las soluciones cortafuegos para el movimiento -- dispositivos preformados

Figura 4  Resultados de las pruebas de soluciones de sellado contra incendios para movimiento – selladores

ATRIBUTOS ADICIONALES

Estos productos también proporcionan múltiples atributos adicionales como aislamiento acústico, estanqueidad al aire y al gas, resistencia al agua, etc. para satisfacer las múltiples necesidades de las diferentes partes interesadas. Estos atributos, junto con el cumplimiento de los criterios de movimiento descritos, ayudan a que los edificios sean más resistentes.
Además, Hilti puede ser un gran aliado para alcanzar objetivos de sostenibilidad, ayudando a obtener certificaciones de construcción verde mediante certificados VOC, certificados de salud del material, huella de carbono del producto y declaraciones ambientales de producto.


CONCLUSIÓN

No debe considerarse la capacidad de movimiento* como único parámetro de selección. Se aconseja valorar también otros factores: estudios sísmicos, condiciones climáticas del emplazamiento, clasificación de resistencia al fuego requerida, tipo de penetrante, etc., y elegir la solución más óptima usando el Selector Cortafuego de HILTI. Este enfoque integral garantiza la seguridad y durabilidad de la estructura, considerando la naturaleza dinámica de los movimientos de la edificación.

Asimismo, asegúrese de que la solución instalada en un sistema de juntas pueda soportar la compresión, la extensión o ambas, según lo esperado. La mayoría de las juntas en un edificio experimentarán tanto extensión como compresión con el tiempo; sin embargo, algunos sistemas listados solo admiten compresión y podrían resultar insuficientes.

*Capacidad de movimiento: desplazamiento máximo que el sello de junta puede tolerar según el fabricante, expresado como porcentaje* del ancho nominal.
**El porcentaje indica el desplazamiento en una sola dirección; para movimiento lateral, elongación (+ x %) o compresión (– x %).
(X = movimiento vertical; Y = movimiento horizontal, perpendicular al penetrante; Z = movimiento axial, paralelo al penetrante)

Para obtener más información, póngase en contacto con los expertos locales de Hilti o visite la tienda online de Hilti.
Para obtener información sobre otros atributos adicionales, consulte nuestro artículo en el Centro de Ingeniería.
Para aprender sobre el uso del Selector Cortafuego de Hilti, acceda a la sesión On Demand.

Referencias:
1.   ASTM E3037-20
2.   Documento técnico del movimiento https://www.hilti.com/content/hilti/W1/US/en/business/business/engineering/fire-protection/systems-to-withstand-movement.html
3.   ASTM E1966
